2012年03月

2012年03月12日

太陽光発電システム4.5Kw設置工事 糸魚川市内

糸魚川市内で、太陽光発電システム工事を行いました。
今回はソーラーフロンティア社製、4.5Kwのシステムです。

IMG_0078




工事前の状況です。
和瓦の寄棟屋根2階建てです。
今回はできるだけ多く発電するようにして欲しいということで
大屋根に東・西・南の3面と下屋南面(写真左側)にも1面設置します。

IMG_0825

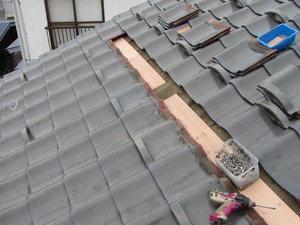

まずは墨出しをし瓦をはがしていきます。
場所が決まったら固定金具を取り付ける補強板を設置していきます。
補強板の下にはブチルゴムシートを敷き防水します。
(※防水シートを敷かない工法のメーカーもあります)

補強板は確実に垂木にビス留めします。

IMG_0828

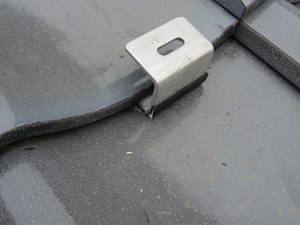

固定金具を取り付け瓦を元通り戻しました。
固定金具の下は瓦保護用のゴムシートが付いています。

IMG_0837

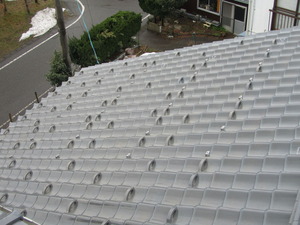

全ての固定金具が取付きました。
ソーラーフロンティアのシステムは横桟を使用しない工法なので
この上に縦桟を取り付ければ架台の設置はほぼ終了です。

IMG_0844

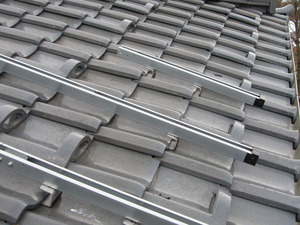

固定金具に縦桟金具を取り付けていきます。
積雪地用の架台です。

IMG_0858




以前のブログでは記載していませんでしたが
架台にはアース線を接続し落雷時にはアース線で逃がすようにしてあります。

IMG_0853




大屋根東面にパネルを設置した様子です。
10枚のパネルを設置しました。

IMG_0855




大屋根南面にパネルを設置した様子です。
6枚のパネルを設置しました。
南面ですが、落雪のことを考えてこちらはわざと少なめにしてあります。

IMG_0860




西面設置の様子です。
配線がまだ途中の写真でした・・・
こちらは10枚のパネルを設置しました。

IMG_0861

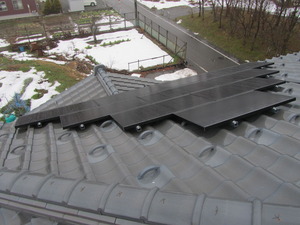

下屋、南面に24枚のパネルを設置した様子です。
こちらもまだ配線途中の写真です

IMG_0107




下屋に設置したパネルは大屋根からできる限り離しました。
大屋根のパネルからの落雪があたらないようにと
影ができるだけ当たらないように、それと下の車庫入口に
雪が落ちないように設置しました。

IMG_0866

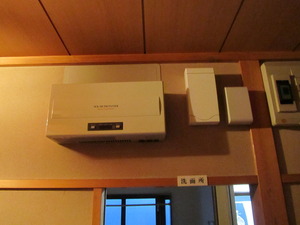

廊下の配電盤横にパワーコンディショナーとブレーカーを設置しました。
パワーコンディショナーで発電した直流の電気を家庭内で使える
交流の電気に変換します。

配線は 2階天井裏 → 壁中 → 1階天井裏 → 浴室点検口と
宅内配線は露出配線を全くせずに隠蔽して1階廊下までもってこれました。

設置面が4面あり、おまけに悪天候でしたので
2日にわたっての工事でしたが無事完了しました。

こちらのお宅は糸魚川市から280,000円の補助金、
国から216,000円の補助金が出ましたので
合計496,000円の補助金を受け取ることができました。

補助金の申請は当社で代行して申請させて頂きました。

IMG_0139




当店に太陽光発電システムの設置工事を
ご依頼頂きありがとうございました!


kobaden_itoigawa at 22:44|PermalinkComments(0)TrackBack(0) 太陽光発電システム

2012年03月11日

シャープ太陽光発電システム4.12kw設置工事 糸魚川市内

糸魚川市内で太陽光発電システムの設置工事を行いました。
今回はシャープ製4.12Kwのシステムです。

設置した場合の光熱費シミュレーションを作らせて頂き
かなりのメリットがあるということでご成約となりました。
以前当社でエコキュートの工事もさせて頂いており
オール電化と太陽光発電の相性の良さも確認して頂きました。

IMG_0080

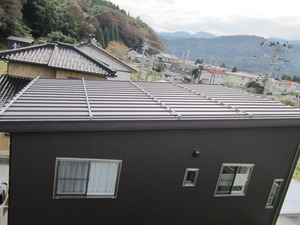

設置前の状況、片流れの金属縦葺き屋根です。
工事日はあいにく雪が降っていたのですが
写真でわかるように傾斜がほとんどなく、屋根材も比較的滑らない
材質でしたので気を付けながら工事させて頂きました。

IMG_0111




まずはパネルを取り付けるための固定金具を取り付けていきます。
雪を払い、屋根を拭いて設置し、ステンビス2本で取り付けます。
固定金具の下にはブチルゴムシートが入っており防水しています。

IMG_0112




縦桟を取り付ける為同じように固定金具を2か所取り付けます。

IMG_0113




ビス頭はコーキングで防水処理します。
ここで使うコーキングはホームセンター等で売っている物ではなく
特別に取り寄せした物を使っています。(価格もだいぶ高いです

IMG_0114




固定金具の上に縦桟を取り付けていきます。

IMG_0116

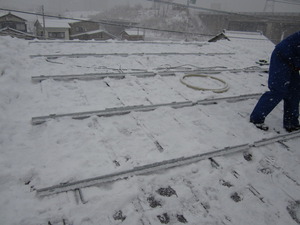

全ての固定金具、縦桟が取り付け終わると
その上に横桟を取り付けていきます。

IMG_0118




全ての横桟が付いた状態です。
あとは太陽光パネルを設置して配線するだけです。
しかし、改めて見るとけっこう雪が積もってますね・・・

IMG_0119




端から順番に設置、結線していきます。
配線の仕方は何通りもあるのですが、糸魚川は積雪の
問題もあるのでその辺も考慮して回路を組んでいきます。

IMG_0120

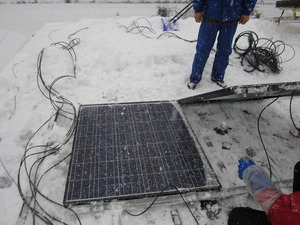

1段目5列の設置が終わった状況です。
同じように5段まで、計25枚のパネルを設置していきます。

IMG_0121




同時に屋根の下でも作業を進めていきます。
接続箱と一体のパワーコンディショナーです。
こちらで発電した直流の電気を、家庭内で使える交流の
電気に変えます。

IMG_0122




屋内の配線は見えないように、浴室の点検口から入って
隠蔽配線していきます。

IMG_0126

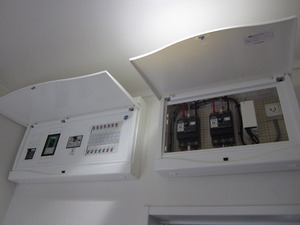

今まで付いていた配電盤の横(右)にボックスを取り付け
その中に新たにブレーカーを取り付けました。
中にあるコンセントは停電時に非常用として使えるコンセントです。
日中、晴れて発電している状態であれば最大1,500Wの機器が使用できます。

IMG_0123

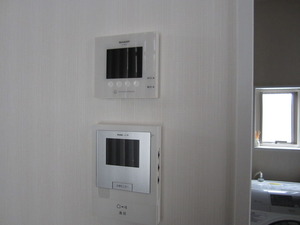

カラー電力モニターが取付きました。
こちらで発電量、買電量、売電量が一目でわかります。
下はテレビドアホンです。

IMG_0127




今までは一つだった電気メーターが二つになりました。
一つは買電メーター、もう一つは売電メーターです。
日中発電して、余った電気は東北電力さんに買ってもらえます。

こちらのお宅は電気契約が「やりくりナイト8」なので
買う電気は日中1kwhあたり約26円で買い、余った電気は
1kwhあたり42円で電力さんに売れるようになります。

そして夜は1kwhあたり約8円と格安の深夜料金なので
昼は自分で発電した電気を使い、夜は発電しませんが
安い電気代なので、オール電化と太陽光発電の組み合わせは
抜群に相性が良いのです。

IMG_0137




全ての工事が完了しました。
ちなみにこちらの写真は、後日雪が消えてから撮影した物です。
工事完了後、予想以上に雪が積もりまして・・・

ちなみに、こちらのお宅では
糸魚川市から280,000円の補助金、
国から197,000円、合計477,000円の補助金を受け取れました。

これからはパーフェクトオール電化ハウスとなったお家で
快適にお過ごし下さい♪

当店に太陽光発電システムの工事を
ご依頼頂きありがとうございました!


kobaden_itoigawa at 12:49|PermalinkComments(0)TrackBack(0) 太陽光発電システム

2012年03月10日

太陽光発電設置後当店電気代 3月分

今月も当店電気代を紹介致します。
3月分、当店の太陽光発電システム
発電量と電気代です。

<当社設置システム>
ソーラーフロンティア社製3.57kw 南2面



H24年 3月  発電量    買電量     売電量

        201kwh     331kwh    74kwh


        買電料金      売電料金

         9,445円       3,552円

1、2月に比べ晴れた日が多かったですね。
降雪もこれからは少ないでしょうし、発電量も上がっていくでしょう


それでは3年間の電気代比較

<3月>  H22年電気代    H23年電気代     H24年電気代
                    (照明省エネ化)    (太陽光発電設置)

        24,357円       14,756円         5,893円

一昨年よりも18,464円お得になり、昨年よりも8,863円お得となりました♪


kobaden_itoigawa at 19:12|PermalinkComments(0)TrackBack(0) 太陽光発電設置 電気代

2012年03月09日

太陽光発電設置後当店電気代 2月分

道路からようやく雪が消えてくれました。。
今年は本当に降りましたね〜〜

今月も当店電気代を紹介致します。
2月分、当店の太陽光発電システム
発電量と電気代です。

<当社設置システム>
ソーラーフロンティア社製3.57kw 南2面



H24年 2月  発電量    買電量     売電量

        138kwh     351kwh     46kwh


        買電料金      売電料金

         9,917円       2,208円


2月も雪が多く、積雪がある時は全く発電しませんし
発電量、売電共落ちてますね〜

ただ気温が低いのは太陽光発電にとって好条件ですので
快晴の日は非常に多く発電します。


それでは3年間の電気代比較

<2月>  H22年電気代    H23年電気代     H24年電気代
                    (照明省エネ化)    (太陽光発電設置)

        23,652円       13,378円         7,709円

一昨年よりも15,943円お得になり、昨年よりも5,669円お得となりました♪
